TL;DR : Un moteur à aimants permanents offre un rendement supérieur à celui d’un moteur asynchrone classique, grâce à l’absence totale de pertes par résistance au rotor. Il réduit la consommation d’énergie, maximise le couple disponible et s’intègre dans des applications allant des véhicules électriques aux équipements industriels. Ces 3 avantages structurels en font le choix dominant pour les systèmes d’entraînement modernes.

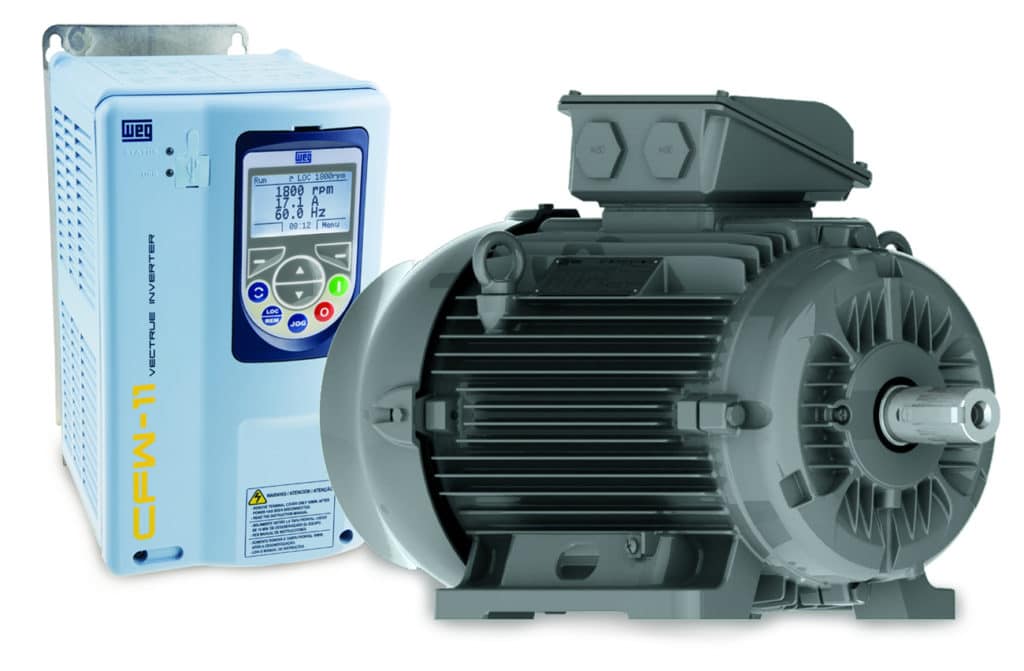

Qu’est-ce qu’un moteur à aimants permanents ?

Un moteur à aimants permanents est une machine électrique dont le rotor intègre des aimants fabriqués à partir de matériaux magnétiques à haute énergie, notamment des terres rares, qui génèrent un champ magnétique constant sans alimentation externe.

Le principe repose sur la synchronisation entre le champ magnétique tournant du stator et le champ fixe produit par les aimants du rotor. Cette synchronisation élimine le glissement caractéristique des moteurs asynchrones. Le stator est composé de bobines enroulées autour de dents en fer laminé. Ces bobines génèrent le champ tournant lorsque le courant alternatif y circule. Le rotor, lui, porte les aimants permanents. Le moteur porte souvent l’acronyme PMSM (Permanent Magnet Synchronous Motor) ou PMDC (Permanent Magnet Direct Current) selon la nature du courant utilisé. Ces 2 variantes couvrent l’essentiel des usages industriels et automobiles actuels.

Comment fonctionne la synchronisation rotor-stator ?

Le champ magnétique du rotor et celui du stator tournent exactement à la même vitesse en régime nominal, ce qui supprime tout courant induit dans le rotor et élimine les pertes qui lui sont associées.

À lire aussi

Pourquoi les logiciels de gestion sont indispensables pour les PME

30 Sep 2024

Transformez les visiteurs en clients : les secrets d’une création de site efficace

29 Mar 2024

Dans un moteur asynchrone standard, le rotor tourne légèrement en retard par rapport au champ statorique. Cet écart, appelé glissement, génère des courants induits dans le rotor. Ces courants dissipent de l’énergie sous forme de chaleur. Dans un moteur à aimants permanents, le rotor ne comporte aucun bobinage. Il n’existe donc ni courant induit, ni résistance rotorique, ni pertes par hystérésis du côté rotor. Le résultat direct est un rendement global plus élevé pour une même puissance de sortie. Ce mécanisme constitue le fondement physique de tous les avantages listés ci-dessous.

Quels sont les principaux avantages d’un moteur à aimants permanents ?

Les moteurs à aimants permanents présentent 4 avantages structurels majeurs : structure simple, compacité, rendement élevé et couple important, tous découlant de l’utilisation des matériaux à terres rares dans le rotor.

• Structure simple et fiabilité opérationnelle : l’absence de bobinage d’excitation réduit le nombre de composants actifs. Moins de pièces signifie moins de points de défaillance potentiels.
• Compacité et légèreté : les matériaux à haute énergie magnétique et à haute coercivité permettent de miniaturiser le circuit magnétique. Le moteur résultant est plus petit et plus léger qu’un moteur asynchrone de même puissance.
• Rendement énergétique supérieur : les pertes par effet Joule côté stator sont réduites car le facteur de puissance est élevé et le courant statorique est plus faible. Les pertes fer sont également diminuées grâce à la miniaturisation du circuit magnétique.
• Couple élevé et régulation précise de la vitesse : une armoire de commande associée permet d’ajuster la vitesse en temps réel selon les conditions de charge, en maintenant un couple suffisant sans surconsommation.

Pourquoi le rendement d’un moteur à aimants permanents est-il supérieur ?

Le rendement supérieur résulte de 3 mécanismes cumulatifs : réduction des pertes Joule statoriques, suppression totale des pertes rotoriques et facteur de puissance élevé grâce à l’absence de composante de courant d’excitation.

Premièrement, la miniaturisation du circuit magnétique réduit la taille des bobinages statoriques, ce qui diminue leur résistance et les pertes par effet Joule associées. Deuxièmement, le rotor ne comportant aucun bobinage, il ne génère ni courants de Foucault ni pertes par hystérésis en fonctionnement normal. Troisièmement, le courant statorique ne contient aucune composante d’excitation. Le facteur de puissance se rapproche de 1, ce qui optimise l’utilisation de l’énergie électrique fournie. Ces 3 effets se cumulent pour produire un rendement global nettement supérieur à celui des technologies concurrentes, en particulier à charge partielle.

En quoi un moteur à aimants permanents diffère-t-il d’un moteur asynchrone ?

La différence fondamentale réside dans la nature du rotor : le moteur asynchrone utilise un bobinage qui induit des courants de glissement, tandis que le moteur à aimants permanents utilise des aimants qui suppriment tout glissement et toute perte rotorique.

• Rotor : bobinage conducteur (asynchrone) vs aimants à terres rares (synchrone à aimants permanents).
• Glissement : présent et source de pertes (asynchrone) vs nul en régime permanent (PMSM).
• Facteur de puissance : inférieur à 1 avec besoin de compensation (asynchrone) vs proche de 1 naturellement (PMSM).
• Masse et encombrement : plus importants à puissance égale (asynchrone) vs réduits grâce aux matériaux à haute densité magnétique (PMSM).
• Maintenance : roulements et bagues éventuelles (asynchrone) vs roulements uniquement pour la plupart des PMSM.

Le moteur asynchrone conserve l’avantage d’un coût initial plus bas et d’une alimentation directe sur le réseau sans variateur. Le moteur à aimants permanents nécessite un contrôleur électronique mais optimise le coût total de possession sur la durée de vie.

Quels matériaux sont utilisés dans les aimants permanents ?

Les aimants permanents modernes sont principalement fabriqués à partir de matériaux à terres rares, caractérisés par une haute énergie magnétique et une haute coercivité, deux propriétés essentielles pour la miniaturisation et la performance.

Les alliages néodyme-fer-bore (NdFeB) dominent le marché industriel. Ils offrent la densité d’énergie magnétique la plus élevée disponible commercialement. Les alliages samarium-cobalt (SmCo) sont utilisés dans des applications à haute température ou milieux agressifs. Ces matériaux permettent de réaliser des circuits magnétiques plus petits, des bobinages statoriques réduits et donc des pertes globalement diminuées. Les progrès rapides dans la préparation de ces matériaux à terres rares ont permis un développement sans précédent de la fabrication de moteurs à aimants permanents, avec une demande de marché en augmentation constante dans de nombreux secteurs industriels.

Dans quelles applications utilise-t-on un moteur à aimants permanents ?

Les moteurs à aimants permanents s’intègrent dans au moins 5 grandes familles d’applications : véhicules électriques, ascenseurs, pompes industrielles, compresseurs et robotique, partout où le rendement et la compacité sont prioritaires.

• Véhicules électriques : la plupart des constructeurs automobiles utilisent des moteurs synchrones à aimants permanents pour leur traction principale, en raison de leur rapport puissance/masse élevé et de leur rendement sur cycles mixtes.
• Ascenseurs et monte-charges : le couple élevé à basse vitesse permet des démarrages doux sans réducteur mécanique intermédiaire.
• Pompes et ventilateurs industriels : la régulation précise de la vitesse réduit la consommation d’énergie aux charges partielles, là où les équipements fonctionnent la majeure partie du temps.
• Compresseurs : la compacité du moteur simplifie l’intégration dans des ensembles compresseurs à espace réduit.
• Robotique et automatisation : le contrôle précis du couple et de la vitesse répond aux exigences de positionnement des bras robotisés.

Le remplacement de la transmission mécanique par la transmission électrique basée sur ces moteurs constitue un progrès technologique révolutionnaire dans l’industrie de la fabrication d’équipements.

Comment la régulation de vitesse fonctionne-t-elle sur un moteur à aimants permanents ?

La régulation de vitesse s’effectue via une armoire de commande électronique associée au moteur, qui module la fréquence et l’amplitude du courant statorique pour ajuster la vitesse en temps réel selon les conditions de charge.

Cette commande vectorielle ou commande par orientation du champ permet de maintenir un couple élevé sur toute la plage de vitesse. Elle évite les surconsommations liées à un fonctionnement à vitesse fixe sur des procédés à charge variable. La possibilité d’atteindre la vitesse idéale pour chaque phase de fonctionnement, plutôt qu’une vitesse nominale fixe, représente un gain énergétique significatif sur l’ensemble du cycle de vie d’une installation. Cette flexibilité distingue le moteur à aimants permanents commandé électroniquement d’un simple moteur asynchrone alimenté directement en réseau.

Pourquoi choisir un moteur à aimants permanents pour réduire les coûts énergétiques ?

Le moteur à aimants permanents réduit les coûts énergétiques par 3 voies simultanées : suppression des pertes rotoriques, amélioration du facteur de puissance et adaptation continue de la vitesse à la charge réelle.

Les pertes par effet Joule dans les bobinages statoriques sont plus faibles parce que le courant statorique ne contient aucune composante d’excitation. Le facteur de puissance élevé réduit l’énergie réactive facturée par les gestionnaires de réseau dans les installations industrielles. La régulation de vitesse évite les périodes de fonctionnement à pleine charge lorsque le procédé n’en a pas besoin. Ces 3 mécanismes se traduisent par une réduction mesurable de la facture électrique sur la durée de vie de l’équipement, compensant le coût initial plus élevé du moteur et de son variateur associé.

Quels sont les critères de sélection d’un moteur à aimants permanents ?

La sélection d’un moteur à aimants permanents repose sur 6 critères principaux : puissance nominale, couple de démarrage, plage de vitesse, conditions thermiques, niveau de protection et compatibilité avec le variateur de commande.

• Puissance nominale : dimensionner en fonction de la puissance maximale requise par le procédé, en tenant compte des pics de charge.
• Couple : vérifier que le couple nominal et le couple de démarrage correspondent aux exigences mécaniques de l’application.
• Plage de vitesse : s’assurer que le moteur et son variateur couvrent la plage de vitesse utile, du ralenti à la vitesse maximale.
• Conditions thermiques : les aimants à terres rares, notamment NdFeB, présentent une sensibilité à la température. Le choix du grade magnétique doit intégrer la température ambiante maximale.
• Niveau de protection : définir l’indice IP requis selon l’environnement (poussières, humidité, projections).
• Compatibilité variateur : le moteur à aimants permanents nécessite impérativement un variateur adapté, certains fabricants proposant des ensembles moteur-variateur intégrés pour simplifier la mise en œuvre.

Quels mythes entourent les moteurs à aimants permanents ?

Au moins 3 idées reçues freinent l’adoption des moteurs à aimants permanents : coût prohibitif, maintenance complexe et dépendance aux terres rares supposément inaccessibles.

Mythe 1 — Coût prohibitif : le coût initial est effectivement supérieur à celui d’un moteur asynchrone. Cependant, le coût total de possession, intégrant les économies d’énergie sur 10 à 20 ans, est généralement inférieur. Mythe 2 — Maintenance complexe : l’absence de bobinage rotor et de bagues collectrices simplifie la maintenance. Seuls les roulements nécessitent un entretien périodique, comme pour tout moteur rotatif. Mythe 3 — Dépendance aux terres rares : si les terres rares sont concentrées géographiquement, les progrès rapides dans la préparation des matériaux et la diversification des sources d’approvisionnement ont stabilisé la chaîne d’approvisionnement industrielle. La demande du marché pour ces moteurs a progressivement augmenté malgré cette contrainte, preuve que les acteurs industriels ont intégré et résolu cette problématique.

Quelles normes et certifications s’appliquent aux moteurs à aimants permanents ?

Les moteurs à aimants permanents destinés aux marchés industriels et automobiles doivent satisfaire des référentiels normatifs précis, notamment en matière de rendement énergétique, de compatibilité électromagnétique et de sécurité.

La norme IEC 60034 encadre la conception et les essais des machines électriques tournantes, y compris les moteurs synchrones à aimants permanents. Les classes de rendement IE4 et IE5, définies par la norme IEC 60034-30, sont aujourd’hui atteintes par les meilleurs moteurs à aimants permanents commerciaux, alors qu’elles restent difficilement accessibles aux moteurs asynchrones. La certification ISO 9001, adoptée par les principaux fabricants du secteur, garantit la maîtrise du processus de fabrication et la constance de la qualité des produits livrés. La certification ISO 14001 atteste d’une démarche environnementale intégrée, cohérente avec l’objectif de réduction de la consommation d’énergie que poursuit le choix d’un moteur à aimants permanents.

Pourquoi les industries adoptent-elles massivement les moteurs à aimants permanents ?

L’adoption industrielle massive résulte de la convergence entre la maturité technologique des matériaux à terres rares, la pression réglementaire sur l’efficacité énergétique et la baisse du coût des variateurs électroniques de commande.

Les progrès dans la recherche et le développement de matériaux aimants permanents à terres rares ont atteint un niveau de maturité permettant une production industrielle à grande échelle fiable et reproductible. Simultanément, les réglementations sur l’efficacité énergétique des moteurs électriques se sont durcies en Europe et en Asie, rendant les classes IE4 et IE5 obligatoires dans un nombre croissant de segments d’application. Enfin, la réduction du coût des composants électroniques de puissance a rendu les variateurs de fréquence accessibles pour des applications de taille moyenne. Ces 3 facteurs convergents expliquent que la demande de marché pour les moteurs à aimants permanents à terres rares ait connu un développement sans précédent ces dernières années, positionnant cette technologie comme le principal vecteur de la transition de la transmission mécanique vers la transmission électrique dans l’industrie manufacturière mondiale.
